IMPORTANCIA DE LOS ESPESORES OBTENIDOS EN EL DISEÑO
Por Jesus Esquivel
jesus@tech-inservice.com
Los espesores que son determinados para los tanques de almacenamiento en la etapa de diseño comprende los siguientes:
Espesor por diseño “td” por producto.
Espesor por prueba hidrostática “tt”.
Espesor mínimo requerido por diámetro.
Espesor por margen por corrosión.
Espesor nominal.
1. Espesor por diseño “td” por producto. Por su propio nombre indica el espesor que considera la altura del producto y como característica principal su gravedad especifica.
2. Espesor por prueba hidrostática “tt”. El espesor por prueba hidrostática contempla la prueba de llenado con agua.
3. Espesor mínimo requerido por diámetro “tAPI650”. El estándar API 650 proporciona un espesor mínimo, como requerimiento y se fundamenta en el diámetro del tanque.
4. Espesor por margen por corrosión “CA”. Este espesor se calcula con base en el rango de corrosión especificado en pulgadas por año y con base en el tiempo que se espera que opere el tanque, este termino se expresa en pulgadas. Como objetivo de este espesor, se agrega al espesor por diseño por producto y generalmente la suma de los dos, es mayor que el espesor por prueba hidrostatica.
5. Espesor nominal. El espesor mayor descrito anteriormente (“td+CA” o “tt” o “tapi650”), regirá en la determinación del espesor nominal.
IMPORTANCIA. Los espesores de prueba hidrostática “tt” y por diseño “td” tienen relevancia en determinar el esfuerzo que se ejerce para determinar el espesor mínimo de las placas anulares, esto en la etapa de diseño. A la vez, cuando se requiere determinar el espesor mínimo para placas anulares pero en tanques cuando se encuentran en servicio y tienen como característica que la gravedad especifica es de 1 o mayor, también es aplicable los requerimientos del API 650 y por ello la información descrita.
PROBLEMA COMÚN QUE SE ENFRENTA UN PROFESIONAL DEL ÁREA
Tanques sin información y con placas anulares. En especifico los profesionales que tienen la tarea de determinar los espesores mínimos para proporcionárselos a los examinadores, deben estimar el espesor mínimo para las placas anulares, en muchos casos no se tiene la información del tanque. Por ello es importante determinar los espesores de calculo en la etapa de diseño, estos los pueden determinar con el INGTEC ESBA. En el caso que no cuentes con información de materiales, se tienen dos opciones que son:
a) Obtener por análisis químico y propiedades mecánicas las propiedades de esfuerzos e identificación del material existente, o,
b) Seguir los requerimientos de API 653 en el caso de materiales no conocidos.
Cambio de servicio. Durante el servicio de un tanque de almacenamiento existen dos casos comunes que se enfrentan los profesionales, estos casos son el cambio en las características del producto (De gravedad especifica de menos de 1 a un producto con gravedad especifica de 1 o mayor).
Otro factor importante es cuando la temperatura de operación es mayor 200F, esto requiere que el espesor requerido sea revisado en acuerdo con los requerimientos del Apéndice M.
EJEMPLO. El tanque TV-201 cuenta con un diámetro de 120 pies y formado en la envolvente por 4 anillos con altura individual de 8 pies cada uno. El producto cuenta con una gravedad especifica de 0.93 y el material utilizado en la construcción es el ASTM A-283 Gr. C.

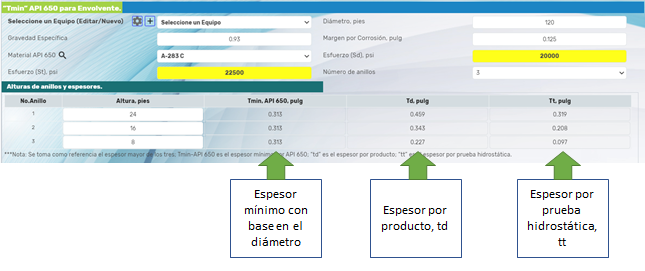

Con base en el INGTEC ESBA, podemos observar en sus resultados, que los espesores mayores que rigen para el anillo 1 y 2 es el espesor por diseño “producto” y para el tercer anillo rige el espesor por API 650. Estos valores son los que fundamentaran la determinación de los espesores nominales.
